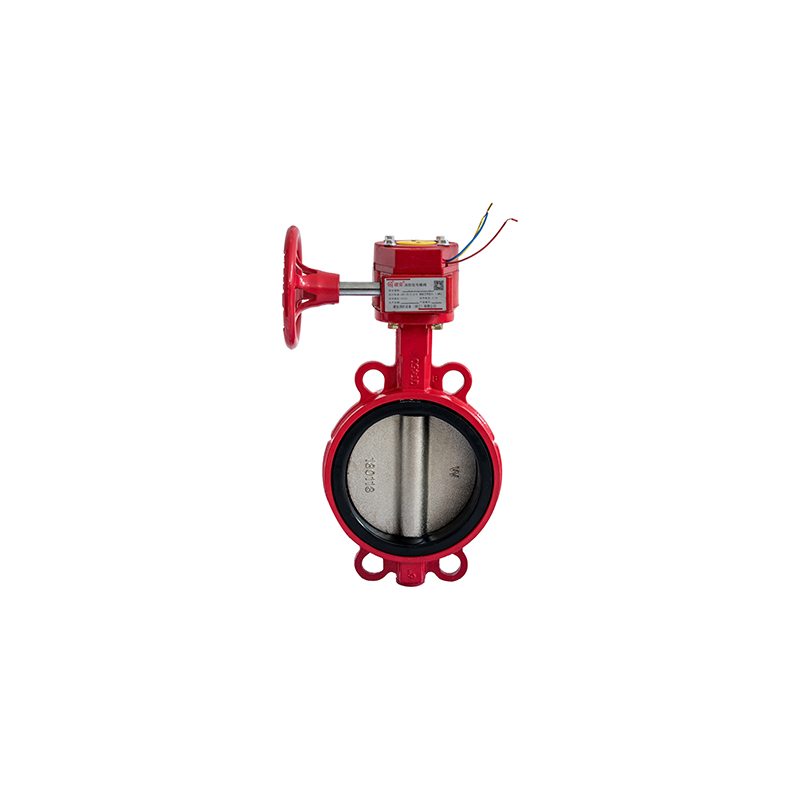

消防信號蝶閥（對夾式）

執行標準：GB5135.6-2003

一、作用與特點:

1、本係列閥是具有遠距離傳遞電信號,顯示閥門啟閉狀態的蝶閥。它適用於

  消防供水係統截流及閥門啟閉狀態的監控。

2、本係列ZSXF-( )-D消防信號蝶閥,是在原有(傳統式)蝸輪蝸杆傳動的消防信

  號蝶閥基礎上作了改良,本信號蝶閥輕巧美觀,不規定水流方向(即無方向),

  閥體兩麵法蘭端設計有密封麵,更加方便用戶安裝施工。

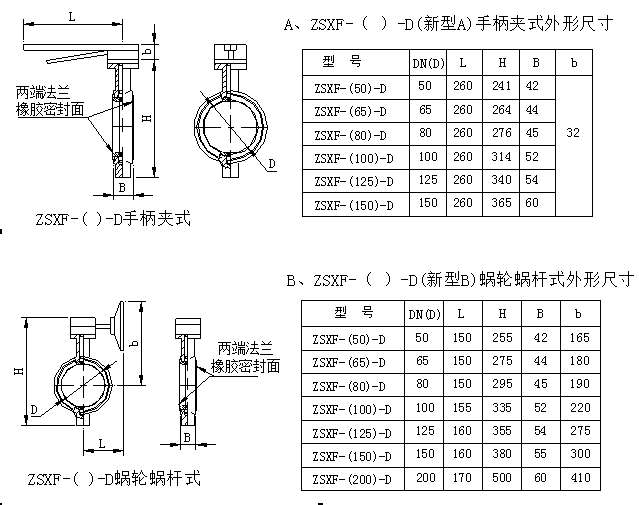

二、產品型號規格及技術參數:

   技術參數:工作介質:水    額定工作壓力：1.2MPa

工作溫度：4℃-75℃        密封試驗壓力：2.4MPa.

三、安裝維護保養:

1、本信號閥安裝時要求兩邊管段連接口與信號閥必須處於同心狀態，如信號閥

  與管斷連接稍有偏差就可能影響消防信號閥的啟閉功能。

2、a、啟閉蝸輪式消防信號閥時不宜用力過大，否則有可能損壞蝸輪輪齒。

  b、啟閉手柄式消防信號閥時必須夾緊手柄再作推移運動。

3、本閥連接法蘭為對夾式法蘭，安裝時用加長螺栓對夾兩端法蘭即可，除傳統

  的信號閥外新型的A、B兩種信號閥安裝時，不需另加法蘭密封墊片。

4、本閥在搬運及安裝過程中應注意保護兩端法蘭橡膠密封麵、內腔密封麵、蝶

  板圓周密封麵 ，及微動開關等不得有劃痕、拉傷、破裂等影響密封性能和電信號係統正常工作的損傷。

5、安裝後，管道進行密封試壓前，將閥門蝶板完全打開。把管道內腔衝洗幹淨,否則將造成蝶閥關閉不嚴。
