擴大覆蓋麵積玻璃球灑水噴頭(EC噴頭)

執行標準：GB5135.12-2006

一、引 言:

    本公司通過多次改良設計及經天津消防研究所長達15個月的試驗驗證，在國內率先首創研究開發了上述兩種擴大覆蓋麵積灑水噴頭，填補了國內廠家該產品的空白，打破了國外產品長期壟斷市場的局麵。尤其是直立型擴大覆蓋麵積灑水噴頭，至今仍未有國外產品進入中國市場，是目前國內市場上的du家產品。在同等壓力下(EC)擴大覆蓋麵積直立型灑水噴頭比(EC)擴大覆蓋麵積邊牆型灑水噴頭擁有更大的保護麵積。

二、用 途:

    EC係列噴頭采用特殊設計的框架和K=115的較大流量和快速響應玻璃球，響應時間快,具有比常規灑水噴頭更大的保護範圍，適用於輕、中危險級場所，如商場、旅館、飯店、辦公樓、醫院、博物館、工業廠房等場所。

三、特 點:

　EC係列玻璃球灑水噴頭由銅合金框架、進口3mm玻璃球、球座、密封件、大覆蓋型濺水盤等裝配而成，設計合理,外形美觀。

1、噴頭框架采用H59銅棒分次鍛壓成型,強度高、耐腐蝕性強，並經拋光電鍍處理。

　2、感溫元件采用德國JOB公司FR3mm快速響應玻璃球,強度高,反應迅速,能及時撲滅火災。

　3、噴頭流量及保護麵積特大。

四、主要技術參數:

1、公稱口徑:20mm，接口螺紋:R3/4。流量特性係數:K=115±6。

2、額定工作壓力:1.2MPa，出廠密封試驗壓力:3.2MPa，100%檢測。

3、響應級別：快速響應，響應時間係數:RTI≤50。

4、常用的玻璃球噴頭公稱動作溫度及顏色標誌。

5、噴頭在不同保護麵積及不同噴水強度下的zui低工作壓力不同。

五、貯存、安裝、使用維護注意事項：

1、灑水噴頭應貯存在-15℃～40℃的幹燥環境中，不得在4℃以下的環境中使用。

2、安裝噴頭時和管件螺紋聯接處建議使用聚脂氟乙稀密封帶，管件應是符合國家標準的產品。

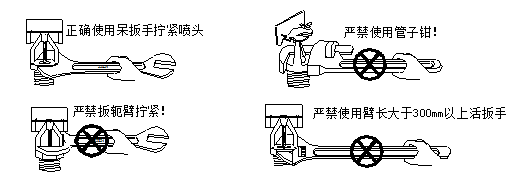

3、噴頭安裝時應使用(22X24)的呆扳手的相應扳口，並注意正確使用,如下圖。噴頭擰緊力距

   為10-20N.m,嚴禁超過30N.m。

4、噴頭應保持清潔,嚴禁噴塗油漆,塗料等。

5、待安裝噴頭應儲存在廠方提供的泡沫防護盒內，施工人員不得隨意用其它容器:如安全帽、

   油漆桶等使用或存放。

6、取放噴頭不允許用拋物、攏抓、傾倒等方式，必須輕拿、輕放,玻璃球嚴禁碰撞。由於不規範的操作或安裝造成噴頭框架受損、變形、玻璃球轉動引發的滲漏和爆炸,本公司不負責任。
