K ZSTDY15隱蔽型玻璃球灑水噴頭

 執行標準：GB5135.1-2003

一、簡介

        (K)  ZSTDY15快速/特殊隱蔽型玻璃球灑水噴頭是在普通噴頭外部加上一套由特殊易熔合金焊接的感溫罩殼組成。其功能同標準ZSTX15下垂型玻璃球灑水噴頭有相同之處外，還有其特別用途，因噴頭藏於天花板內,又有噴塑感溫裝飾板掩蓋住天花板的開孔,因此：
         1、有裝飾作用：廣泛用於豪華賓館、高級飯店、裝飾性要求高的娛樂場所等。
         2、起保護作用：特別適合於天花板標高太低，貨物搬運頻繁，隨時能碰撞到外露噴頭的場所。
二、特    點:

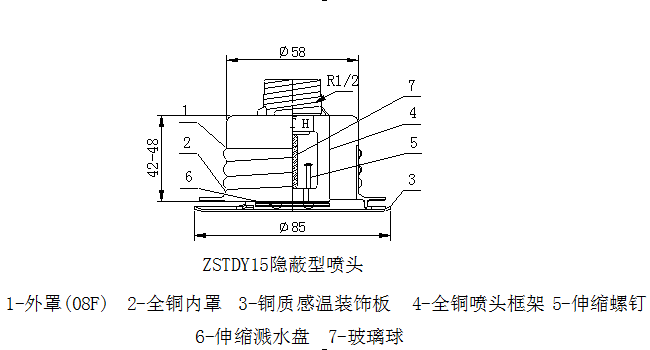

        本公司生產的(K) ZSTDY隱蔽型噴頭由銅合金框架、玻璃球、密封件、內、外罩和感溫裝飾麵板等組成，結構合理，動作靈敏可靠，外形美觀。
        本產品濺水盤下滑距離大，保護麵積合理。全銅內罩高於感溫片，可有效克服因吊頂重量下垂造成的脫片現象。材質優良，比一些同類產品材料的耐腐蝕性能更優越。
        噴頭框架采用優質銅棒經多次鍛壓成型，強度高、耐腐蝕性強，表麵經拋光鍍鉻處理。噴頭外罩用08F材料製造，內罩和感溫裝飾麵板都采用優質銅材，感溫裝飾麵板表麵進行噴塑處理。
三、主要技術參數:
        1、公稱口徑:15mm,    接口螺紋:R1/2。
        2、流量特性係數:K=80±4。
        3、額定工作壓力:1.2MPa,出廠密封試驗壓:3.2MPa.100%檢測。
        4、特殊響應用Φ5mm玻璃球,響應時間係數:RTI≤80。
             快速響應用Φ3mm玻璃球,響應時間係數:RTI≤50。
        5、噴頭向下噴灑的水量:94%。
        6、公稱動作溫度：68℃。
        7、感溫麵板動作溫度：60-62℃。

四、貯存、安裝、使用維護注意事項：

1、噴頭應貯存在-15℃～40℃的幹燥環境中,不得在4℃以下的環境中使用。

2、安裝噴頭時和管件螺紋聯接處建議使用聚脂氟乙稀密封帶,管件應是符合國家標準的產品。

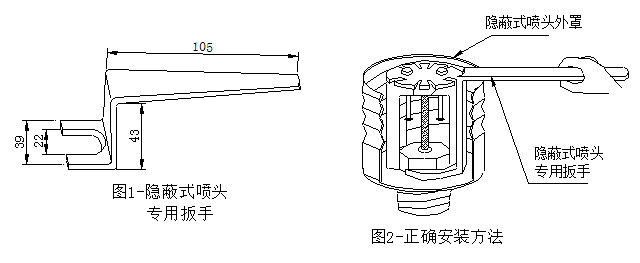

3、本產品隻能下垂安裝，濺水盤和感溫麵板一起朝下。安裝時先將感溫裝飾麵板（和全銅內罩焊接成一體）卸下，再用專用扳手將噴頭和外罩一起安裝在管網的管路上,然後再套上內罩。

４、噴頭安裝時應采用本公司提供的專用扳手，嚴禁直接扳軛臂擰緊,噴頭擰緊力距為10-20N.m,嚴禁超過30N.m

５、噴頭應保持清潔,嚴禁噴塗油漆,塗料等。

６、待安裝噴頭應儲存在廠方提供的泡沫防護盒內，施工人員不得隨意用其它容器:如安全帽、油漆桶等使用或存放。

７、取放噴頭不允許用拋物、攏抓、傾倒等方式，必須輕拿,輕放,玻璃球嚴禁碰撞。由於不規範的操作或安裝造成噴頭框架受損、變形、玻璃球轉動引發的滲漏和爆炸,本公司不負責任。

五、提示:

1、本產品必須先安裝已帶外罩的噴頭,帶感溫麵板的內罩仍有序地存放在原泡沫盒內，待外罩和噴頭安裝完畢後再將內罩感溫片同時小心旋上,千萬不可猛力旋轉。

2、並注意感溫板不要與吊頂緊貼,防止感溫麵板受壓脫落掉地，且感溫麵板不得覆蓋。

3、由於易熔合金特性原因，感溫麵板易受環境溫度影響，造成拉力降低，萬一發現感溫麵板脫落，嚴禁用戶用普通焊錫焊接，用戶應保護好感溫麵板及時通知廠家前來處理。
