一、產品介紹：

   預作用裝置是由預作用報警閥組、控製盤、氣壓維持裝置和空氣供給裝置組成，通過電動、氣動、機械或其它方法進行開啟，使水能夠單方向流入噴水係統同時進行報警的一種單向閥組（閥）裝置。

    預作用係統將火災探測和自動噴水滅火係統結合起來，對保護對象起雙重保護作用。未發生火災時，係統側管路充氣，雨淋閥將水封閉於供水管道上，發生火災後，控製中心向預作用裝置發出啟動信號，預作用裝置打開，係統轉為濕式管網。適用於寒冷、冰凍、高溫、忌水漬、不允許誤噴水的重要場所及水源比較緊缺的地區。如圖書館、計算機房、寒冷地區的地下車庫等。

二、工作原理：

   伺應狀態時係統側充滿0.03-0.05MPa的低壓壓縮空，壓縮空氣用於監測管路是否損壞和泄漏,也避免水漬損失和管路凍結。一旦發生火災,雨淋閥上的電磁閥接受到啟動電信號,電磁閥打開,隔膜腔泄壓,雨淋閥打開,水通過濕式報警閥進入管網,短時間內完成充水過程,同時水力警鈴報警，壓力開關動作，控製中心顯示管路已充水。如火災進一步發展使噴頭玻璃球受熱爆破而打開噴水,水力警鈴將持續報警。

    雨淋閥隔膜腔內水壓的高低控製著雨淋閥啟閉，即控製著整個預作用裝置的啟閉。當打開電磁閥或由手動打開緊急手動快開閥使隔膜腔內水壓下降，隔膜被供水壓力頂開，水流進入係統側管網滅火.

    雨淋閥設有防複位裝置，當隔膜腔內的水壓一經泄壓後，無論電磁閥或手動快開閥是否重新被關閉，隔膜腔壓力均不能升壓，雨淋閥乃保持開啟，可保證滅火過程中不會因電磁閥突然斷電關閉使雨淋閥重新被關閉，滅火完後須由工作人員將複位球閥打開才能使壓

力腔重新升壓.

    接到火災信號後能及時將火控製住，則閉式噴頭就不會打開噴水。再將雨淋閥關閉排空管路中的水，恢複充氣狀態。伺應狀態下管路中的氣壓值由氣體減壓閥維持控製，正常和微小泄漏可由氣體減壓閥補充氣壓，使氣壓維持恒定。由於空氣壓縮機的送氣量是一個定數，當管路發生噴頭破裂或大的泄漏，氣壓下降到一定值時，低壓報警壓力表動作向控製中心發出低氣壓報警電信號。

    安裝在雨淋閥上部的濕式報警閥，主要起止回閥作用，用於封閉管網中的氣壓以免通過雨淋閥的自動滴水閥泄漏出去。為了更可靠地密封氣體，在濕式報警閥內應預先灌注一定量的底水。

三、主要技術參數：

    1、型號規格：ZSFY 100－1.6、ZSFY 150－1.6、ZSFY 200－1.6、ZSFY 250－1.6

    2、電啟動參數：DC24V，15W

    3、額定工作壓力：1.6MPa

    4、管網氣壓：0.03MPa~0.05MPa

    6、預作用裝置的供水側及預作用閥組等有水接觸的部位的環境溫度應大於4℃，小於70℃。在嚴寒地區以上部位應采取防凍、保 暖措施。

四、安裝調試：

   1、安裝前注意事項：

    a、係統須垂直安裝於采暖照明良好的室內,周圍有約0.5m以上的空間便於安裝維修.

    b、安裝前必須先衝洗給水引入管段，清除管內雜質，直至出清水，衝洗流量不應小於係統設計流量.

    c、為了方便維修,調試,在預作用裝置前後應安裝閥前供水控製閥和閥後控製閥.

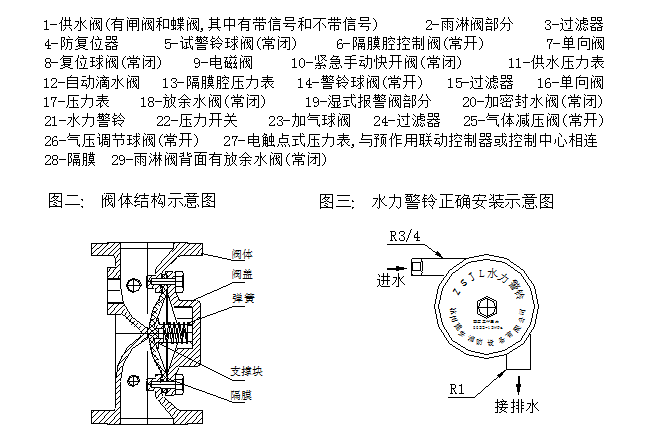

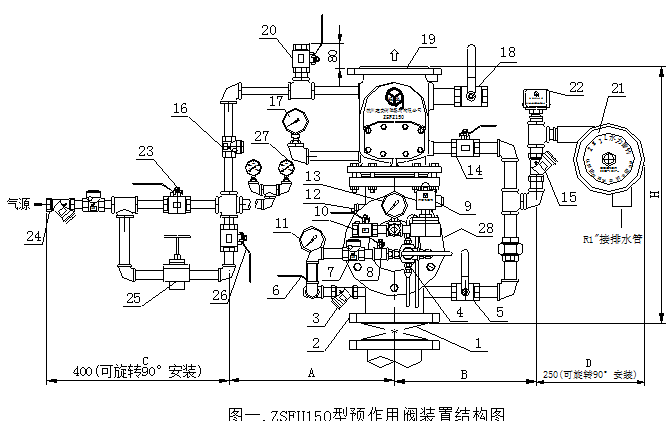

2、安裝:(參照圖1)

    第 一步:拆開包裝,從法蘭處取出預作用裝置及各配件，檢查閥腔內是否有渣滓。

    (凡廠家已將主閥安裝固定好的管路，出廠前100%經過2.4MPa密封試驗嚴禁用戶自行折卸裝配.)

    第二步:按圖1將預作用裝置安裝於消防管道上.

    第三步:按圖1將氣壓維持裝置安裝於濕式報警閥左側,在雨淋閥與報警閥之間安裝好

    試警鈴管道(配件中的長管)、壓力開關和警鈴.

   第四步:將低氣壓報警電接點壓力表及電磁閥的控製線與控製中心或預作用聯動控製器連接好.

   第五步:聯接好氣源(空壓機上限0.8MPa)

3、調整:(參照圖1)

  A  安裝好或經過試驗、滅火後,應將係統按如下步驟調整到伺應狀態:

  B  係統氣壓調試:(參照圖1)

  外界提供的氣壓值需始終高於係統側所需氣壓值的0.05-0.10MPa,如中途氣壓供應不足在管路正常情況下有可能造成低氣壓報警.

    a、灌注底水:打開放餘水閥，從底水球閥處緩慢灌入清水,直至從放餘水閥（序號18）溢出，再關閉底水閥、放餘水閥；

    b、關閉供水控製閥（序號1）、氣壓調節球閥（序號26）和加氣球閥（序號23）,然後接氣源供氣;

    c、鬆開氣體減壓閥的鎖緊螺母,緩慢調節該閥的旋鈕直至電接點報警壓力表的值穩          　　

     定指向0.O4MPa時，再擰緊鎖緊螺母將旋鈕鎖死。

    d、先打開供氣控製閥，然後緩慢打開加氣球閥注入壓縮空氣，待整個係統的氣壓值上升到0.04MPa時關閉加氣球閥，再打開氣壓調節球閥。此時係統內氣壓值進入穩定狀態，微量的泄漏可由氣體減壓閥補充，如噴頭爆裂大的泄漏,氣壓補充不足係統氣壓下降到0.02MPa時,低氣壓報警壓力表動作向控製中心發出電報警信號.供氣過程中,觀察滴水閥是否有水流出,如有水氣長時間的流出且無減少趨勢,應停止供氣,打開報警閥閥蓋檢查閥瓣密封處是否有渣滓。

4、水壓控製：

    第 一步：關閉係統的供水控製閥，打開雨淋閥上的隔膜腔控製閥。

    第二步：打開預作用裝置上的排水閥、警鈴閥及係統上全部輔助排水閥；將係統裏的剩餘水全部排除掉。

    第三步：推動自動滴水閥密封球，密封球能伸縮且流水已很微小時即可認定水已排盡。

    第四步：關閉雨淋閥的緊急手動快開閥、試警鈴球閥；打開複位球閥；同時關閉閥後控製閥。

    第五步：按下控製器的“複位”按鈕釋放電磁閥，使其閉合。

    第六步：供水，緩慢打開閥前供水控製閥，待供水壓力表和隔膜腔壓力表的指示值相同時需將其完全打開。（在打開過程中：防複位器將會有水從1/8的銅管裏流出此為正常現象，當兩隻壓力表指示完全穩定後，將會停止流水，在經過2、3分鍾後仍有較大的水流從防複位器或滴水閥中流出，則須立即關閉主供水控製閥。漏水原因可能有：1、隔膜與閥體密封處有渣滓；2、防複位器中渣滓；3、隔膜可能損壞，須更換隔膜。維修參考“維護保”）。

第七步：將排水閥、試警閥及係統上全部輔助排水閥關閉，並保證複位球閥關閉（使防複位功能有效），將警鈴閥、閥後控製閥打開。係統進入伺應狀態。

　停用操作：

    停用前須先作好相應的預防措施，並關閉主供水控製閥和供氣閥。
