ZSPM末端试水检测装置

执行标准：GB5135.21－2011

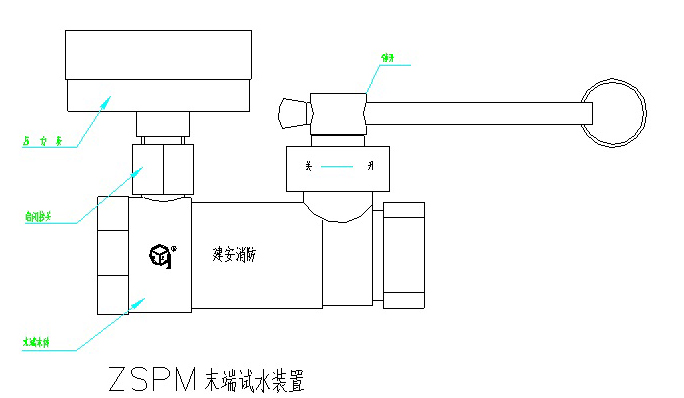

ZSPM末端试水检测装置(静动压显示式)

一、用 途:

    根据国家标准GB50084-2001<自动喷水灭火系统设计规范>中6.5的要求:"每个报警阀组控制的最不利点喷头处,应设末端试水装置。其他防火分区，楼层的最不利是喷头处，均应设直径为25mm的试水阀"。根据这一要求，我公司重新设计开发的全铜制及铜钢混制两类,ZSPM-系列末端试水检测装置，给现代消防工程的设计，安装调试和检测验收及使用带来方便。

二、特 点:

   本装置主要由电磁阀（或手动球阀）、压力表、标准喷咀和特制管段组成，自动控制型式的还可配信号反馈压力开关，当消控中心给末端试水检测装置DC24V电压时，由于电磁阀作用而开启，末端试水检测装置开始喷水工作，同时,压力开关将工作信号反馈给消控中心。标准喷咀是在压力为0.1MPa，流量80L/min。流量系数K=80可作为一个系统喷头的动作状况，对系统进行测试。如果测试时,系统的压＝0.1MPa，可对照标准喷咀的流量压力特征曲线可得该压力下的流量，因而该装置还具检测压力和流量的功能，并方便定期测试水流指示器,湿式报警阀运行的可靠性情况。

   本公司生产的末端试水检测装置,可以水平安装,也可以垂直安装在便于操作和观察地方。(观察压力表读数时,只要调整压力表表面方位即可)

三、类 型:

1、ZSPM—系列末端试水检测装置根据工程设计要求，分为ZSPM—I型（手动控制）和ZSPM—II型（电磁阀控制）两种。按制造材料分为高档型(全铜制)和普通型(铜钢混制)两种。

2、本公司生产的ZSPM末端试水检测装置属于静动压显示式。

3、用户需要时可定制动压式,或带压力开关反馈信号的末端试水检测装置。

四、主要技术参数:

1、进口螺纹:R1(内)       6、电磁阀电压:DC24V, 电流:0.8A

2、出口螺纹:R3/4(外)     7、流量特性曲线,流量系数K=80

3、公称直径DN=25         8、压力表(Y-40)轴向0-1.6MPa(2.5级).

4、额定工作压力:1.2MPa   9、ZSPM-I型(长X宽)为170X50

5、密封试验压力:2.4MPa      ZSPM-II型(长X宽)为240X90

五、其它注意事项：

1、应在每套报警阀的供水最不利点处设置末端试水装置。

2、末端试水装置可以垂直和水平安装,安装在易操作的管网末端。

3、末端试水装置，新增条文规定，其出水的排放方式，采取孔口出流的方式排入排水管道的要求。

4、进水接口:R1(内)。

5、出口螺纹:R3/4(外)。
